■ 110mm三相步进电机选型参数表
|
型号 |
步进角 |
额定电压 |
额定电流 |
电阻 |
每相电感 |
保持力矩 |
转动惯量 |
引线数 |
重量 |
电机长度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
Lead |
Kg |
mm |
|
|
SS4201C40A |
1.2 |
5 |
4 |
1.25 |
4.5 |
8000 |
6000 |
3 |
5 |
96 |
|
SS4202C60A |
1.2 |
11 |
6 |
1.89 |
8.3 |
12000 |
9720 |
3 |
6.6 |
151 |
|
SS4203C65A |
1.2 |
12 |
6.5 |
1.89 |
8.7 |
16000 |
13560 |
3 |
9 |
187 |
|
SS4204C70A |
1.2 |
13 |
7 |
1.85 |
7.3 |
20000 |
17400 |
3 |
11.1 |
216 |
说明：A：单出轴 B：双出轴
■ 110mm三相步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
SS4201C40A SS4202C60A SS4203C65A SS4204C70A |
MA-3208 |

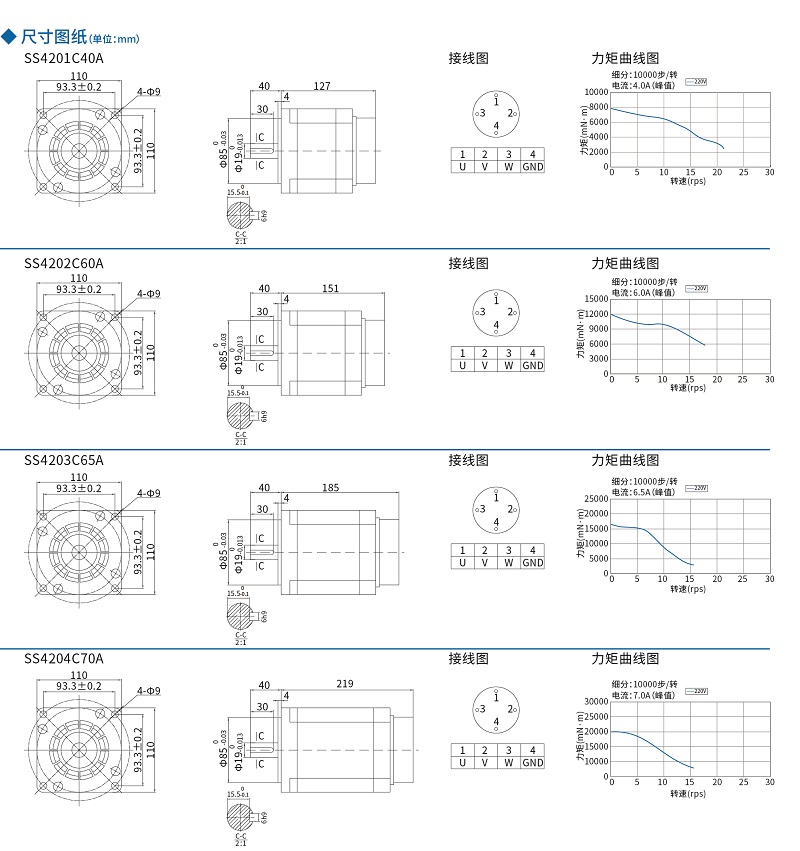

■ 110mm三相步进电机尺寸图纸
