■ 130mm三相步进电机选型参数表
|
型号 |
步进角 |
额定电压 |
额定电流 |
电阻 |
每相电感 |
保持力矩 |
转动惯量 |
引线数 |
重量 |
电机长度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
Lead |
Kg |
mm |
|
|
SS5402C40A |
1.2 |
4.4 |
4 |
1.1 |
4.9 |
20000 |
26700 |
3 |
14.1 |
183 |
|
SS5403C40A |
1.2 |
11.2 |
4 |
2.8 |
17.9 |
28000 |
33970 |
3 |
17.2 |
215 |
|
SS5404C40A |
1.2 |
13.2 |
4 |
3.3 |
21.5 |
35000 |
41240 |
3 |
19.8 |
247 |
|
SS5405C40A |
1.2 |
16.8 |
4 |
4.2 |
28.9 |
50000 |
55780 |
3 |
26 |
311 |
说明：A：单出轴 B：双出轴
■ 130mm三相步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
SS5402C40A SS5403C40A SS5404C40A SS5405C40A |
MA-3208 |

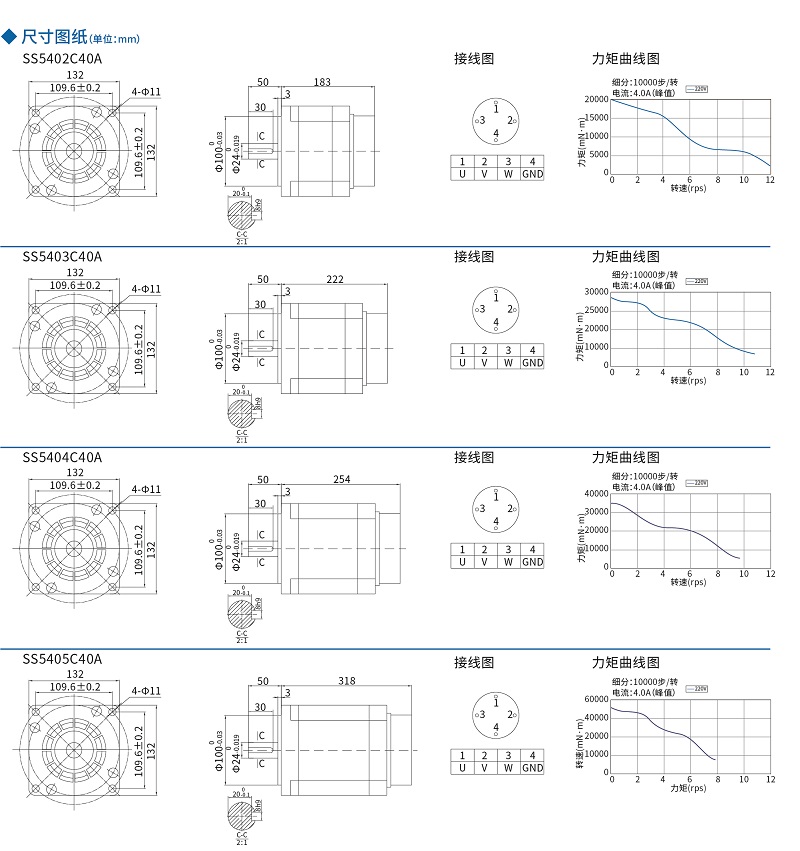

■ 130mm三相步进电机尺寸图纸
