■ SGH130-18-N/S中空旋转平台特性
中空旋转平台一种全新的旋转负载装置，它集高传动效率，高精度，高刚性，高性价比于一身。综合了伺服马达，凸轮分割器及直驱马达的优势。使用高精度齿轮结构和径向轴承，提高了扭矩的刚性，承载更稳重，搭配伺服电机或者步进电机可做任意角度分割，即可满足分割器无法实现的位数控制，定位精度有可媲美直驱电机，可在短时间内实现惯性负载的定位。
● 通过直接连接可提高可靠性，降低成本可直接工作台及机械手臂安装在旋转平台上
● 可自由选配各品牌步进电机或伺服电机
●无齿隙高精度定位
● 定位精度±15arcsec，重复定位精度±5arcsec
● 大口径中空结构
■ SGH130-18-N/S中空旋转平台性能参数
|
性能参数 |
单位 |
SGH130-18-N/S |
|
马达种类 |
|
配57步进电机/200-400W |
|
旋转平台轴承 |
|
交叉滚子轴承 |
|
容许转矩 |
N.m |
32 |
|
容许转速 |
rpm |
250（盘面） |
|
减速比 |
i |
18 |
|
容许轴向负载 |
N |
2000 |
|
容许惯性力矩负荷 |
N.m |
50 |
|
定位精度 |
arcsec |
±15 |
|
重复定位精度 |
arcsec |
±5 |
|
旋转平台平行度 |
mm |
±0.003 |
|
旋转平台同轴度 |
mm |
±0.005 |
|
防护等级 |
IP |
65 |
|
精度寿命 |
h |
20000 |
|
质量 |
kg |
4 |

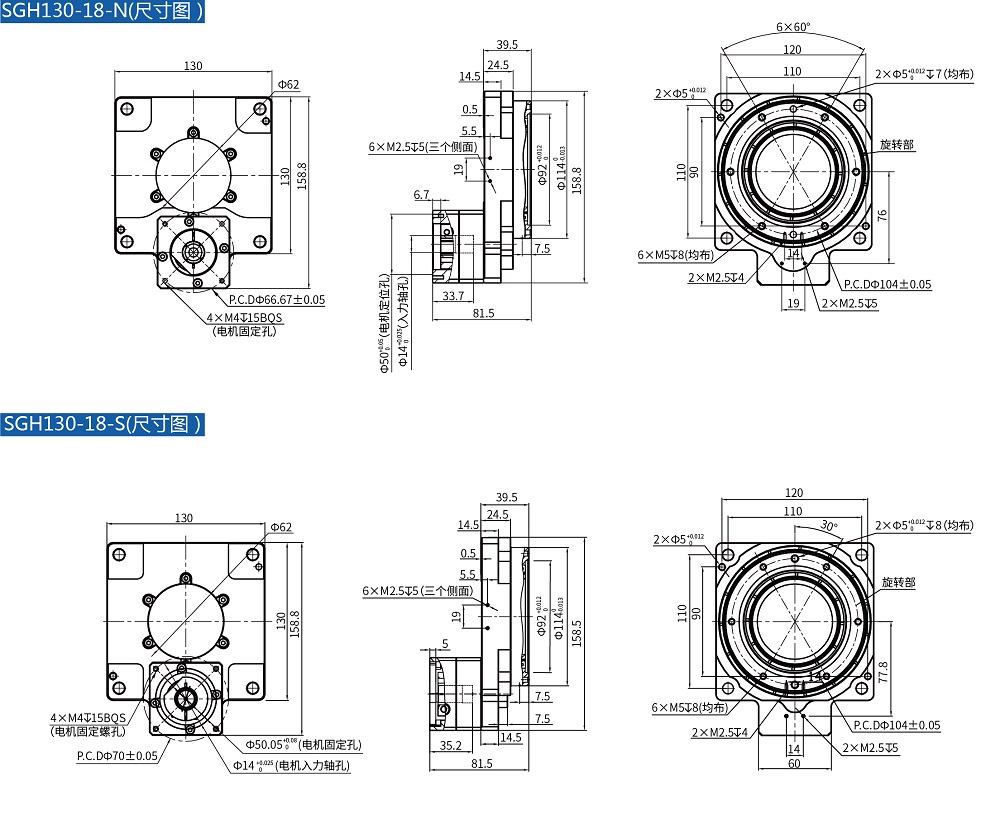

■ SGH130-18-N/S中空旋转平台尺寸图
