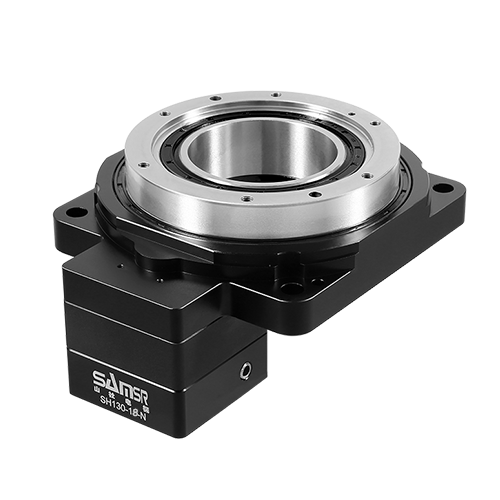

■ SH130-18-N/S中空旋转平台特性
中空旋转平台一种全新的旋转负载装置，它集高传动效率，高精度，高刚性，高性价比于一身。综合了伺服马达，凸轮分割器及直驱马达的优势。使用高精度齿轮结构和径向轴承，提高了扭矩的刚性，承载更稳重，搭配伺服电机或者步进电机可做任意角度分割，即可满足分割器无法实现的位数控制，定位精度有可媲美直驱电机，可在短时间内实现惯性负载的定位。
● 通过直接连接可提高可靠性，降低成本可直接工作台及机械手臂安装在旋转平台上
● 可自由选配各品牌步进电机或伺服电机
●无齿隙高精度定位
● 定位精度±0.5arc-min，重复定位精度±5arc-min
● 大口径中空结构
■ SH130-18-N/S中空旋转平台性能参数
|
匹配马达 |
轴承结构 |
最大轴向力 |
容许转矩 |
容许惯性力矩N.m |
转动惯量 |
最大输出转速 RPM |
|
配57步进电机/400W |
交叉滚子轴承 |
8400 |
37 |
74 |
15870*10-6 |
200 |
|
回转精度 |
使用温度 |
旋转平台径向跳动 |
旋转平台端面跳动 |
防护等级 |
精度寿命 |
质量 |
|
≤1±0.5 |
-25°～+90° |
0.005 |
0.005 |
IP50 |
20000 |
2.5 |

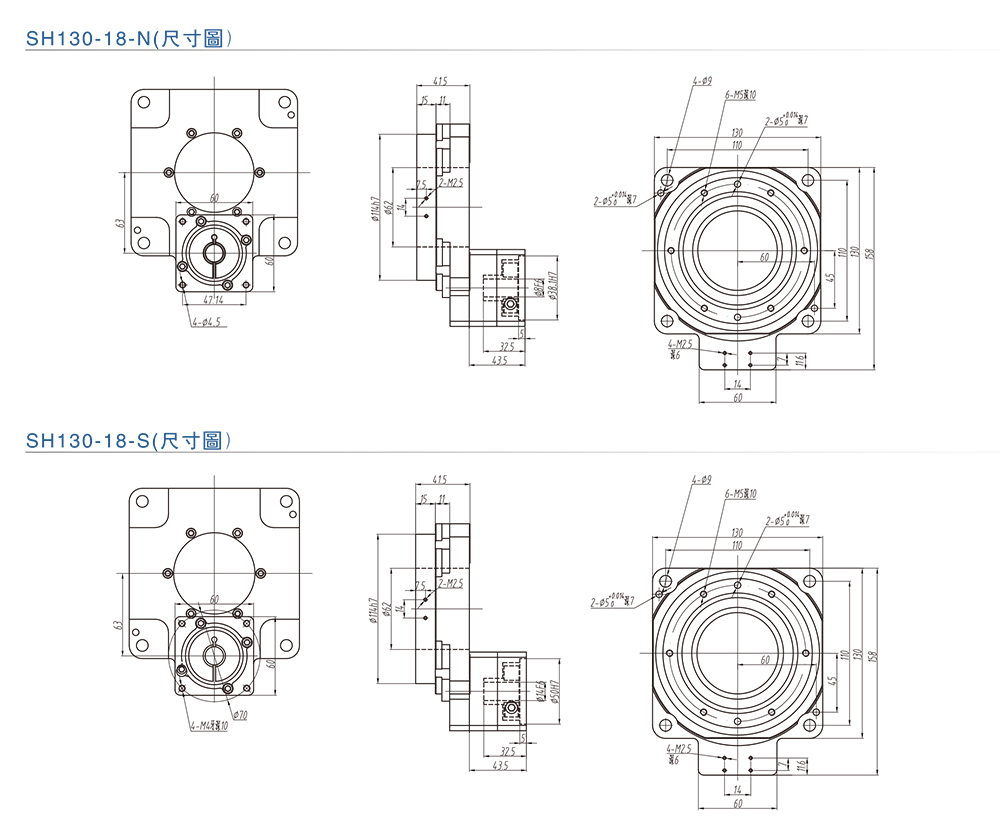

■SH130-18-N/S中空旋转平台尺寸图
