■20SG系列行星减速步进电机特性
20SG系列行星减速箱步进电机特点：
1. 一级减速，回转精度≦12弧分
2. 二级减速，回转精度≦20弧分
3. 低噪声，噪声≦60dB
4. 长寿命，寿命到达8000H
■ 20SG系列行星减速步进电机选型参数表
|
型号 |
基本 步进角 |
额定 电流 |
保持 力矩 |
速度 范围 |
引线数 |
减速机 长度L |
电机 长度L1 |
减速比 |
|
单出轴 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
20SG1050-043 |
0.41 |
0.5 |
0.09 |
0-240 |
4 |
24 |
37.7 |
1:4.38 |
|
20SG1050-054 |
0.33 |
0.5 |
0.11 |
0-200 |
4 |
24 |
37.7 |
1:5.4 |
|
20SG2050-192 |
0.09 |
0.5 |
0.41 |
0-60 |
4 |
28 |
37.7 |
1:19.2 |
|
20SG2050-291 |
0.06 |
0.5 |
0.62 |
0-36 |
4 |
28 |
37.7 |
1:29.1 |
■ 20SG系列行星减速步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
20SG1050-043 20SG1050-054 20SG2050-192 20SG2050-291 |
MD-2322 |

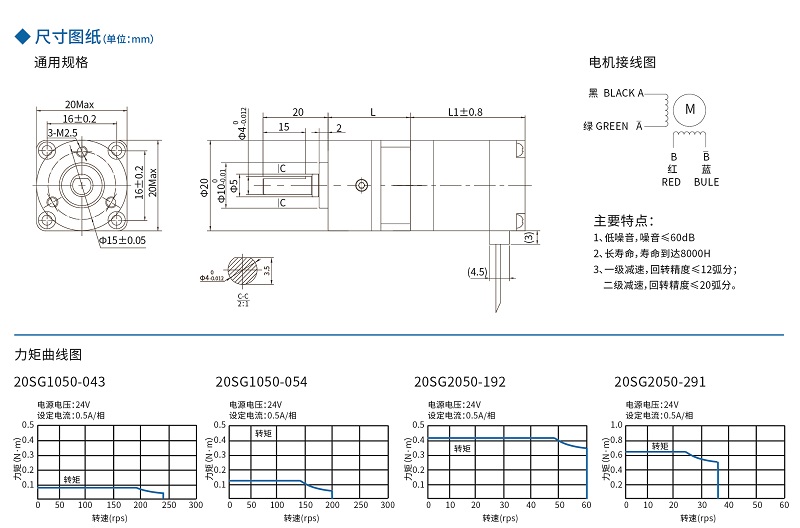

■ 20SG系列行星减速步进电机尺寸图及接线图
