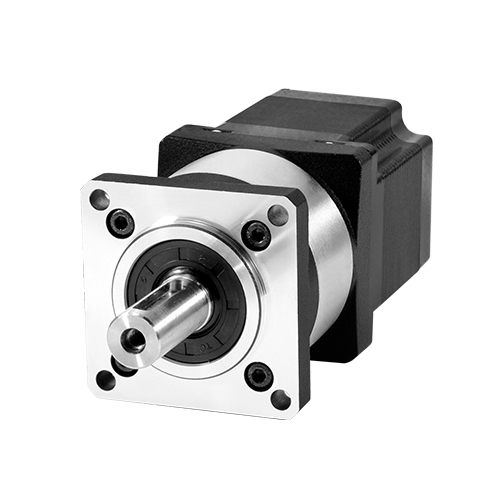

■57SG系列行星减速步进电机特性
57SG系列行星减速箱步进电机特点：
1. 一级减速，回转精度≦12弧分
2. 二级减速，回转精度≦20弧分
3. 低噪声，噪声≦60dB
4. 长寿命，寿命到达8000H
■ 57SG系列行星减速步进电机选型参数表
|
型号 |
基本 步进角 |
额定 电流 |
保持 力矩 |
速度 范围 |
引线数 |
减速机 长度L |
电机 长度L1 |
减速比 |
|
单出轴 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
57SG1400-005 |
0.36 |
4.0 |
11.59 |
0-240 |
4 |
55 |
77 |
1:5 |
|
57SG1450-005 |
0.36 |
4.5 |
7.13 |
0-240 |
4 |
55 |
55 |
1:5 |
|
57SG1400-010 |
0.18 |
4.0 |
23.18 |
0-120 |
4 |
55 |
77 |
1:10 |
|
57SG1450-010 |
0.18 |
4.5 |
14.25 |
0-120 |
4 |
55 |
55 |
1:10 |
|
57SG2400-020 |
0.09 |
4.0 |
43.92 |
0-60 |
4 |
70 |
77 |
1:20 |
|
57SG2450-020 |
0.09 |
4.5 |
27 |
0-60 |
4 |
70 |
55 |
1:20 |
■ 57SG系列行星减速步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
57SG1400-005 57SG1450-005 57SG1400-010 57SG1450-010 57SG2400-020 57SG2450-020 |
MD-2507 |

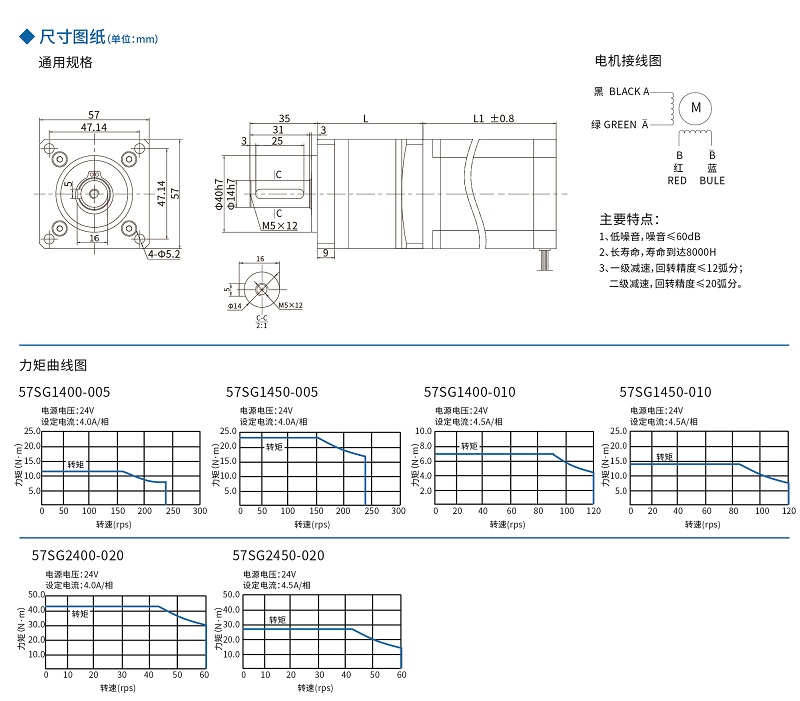

■ 57SG系列行星减速步进电机尺寸图及接线图
