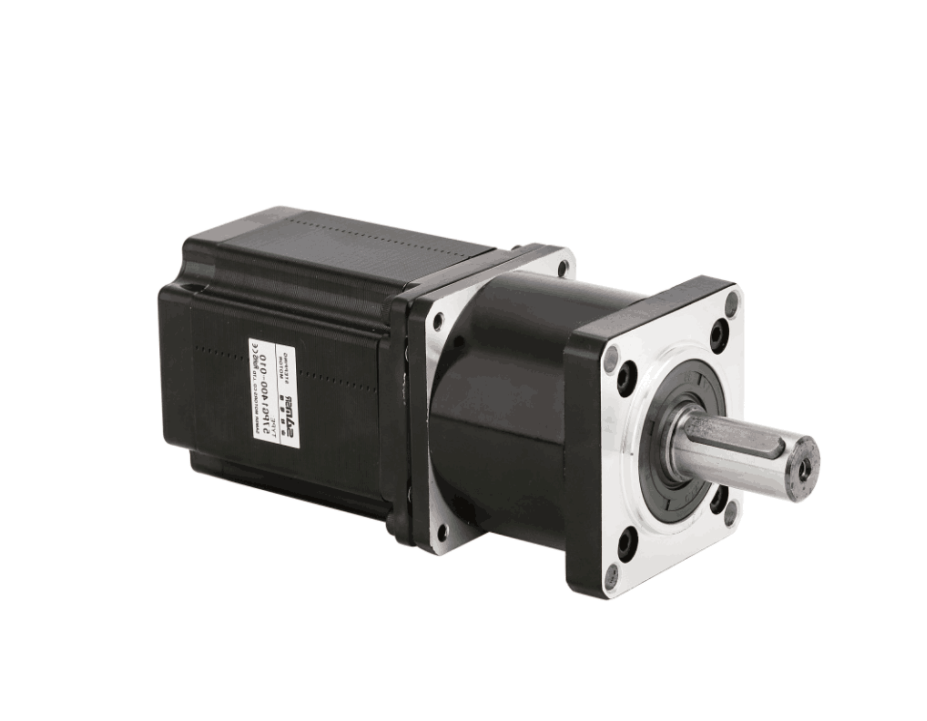

■57PG系列行星减速步进电机特性
57PG系列行星减速箱步进电机特点：
1、 低噪声，噪声≦60dB;
2、 长寿命，寿命到达8000H;
3、 高精度，一级减速(减速箱长度42mm)回转精度≦15arcmin,二级减速(减速箱长度52mm)回转精度≦25arcmin;
4、 超大扭矩输出，高效率，一级减速(减速箱长度42mm)效率95%，二级减速(减速箱长度52mm)效率90%，多种减速比选择。
■57PG系列齿轮减速步进电机选型参数表
|
型号 |
保持转矩 |
额定电流 |
基本 步进角 |
减速比 |
最大力矩 |
速度 范围 |
引线数 |
电机 长度 |
减速箱长度 |
|
|
单出轴 |
双处轴 |
Deg. |
A |
Deg. |
N.m |
r/min |
pin |
mm |
mm |
|
|
57PG1450-005 |
57PG1451-005 |
4 |
4.5 |
0.36 |
1:5 |
3 |
0-240 |
4 |
54 |
53 |
|
57PG1400-005 |
57PG1401-005 |
6 |
4 |
0.36 |
1:5 |
6 |
0-240 |
4 |
77 |
53 |
|
57PG1450-010 |
57PG1451-010 |
6 |
4.5 |
0.18 |
1:10 |
6 |
0-120 |
4 |
54 |
53 |
|
57PG1400-010 |
57PG1401-010 |
8 |
4 |
0.18 |
1:10 |
8 |
0-120 |
4 |
77 |
53 |
|
57PG2450-020 |
57PG2451-020 |
10 |
4.5 |
0.09 |
1:20 |
10 |
0-60 |
4 |
54 |
70 |
|
57PG2400-020 |
57PG2401-020 |
12 |
4 |
0.09 |
1:20 |
12 |
0-60 |
4 |
77 |
70 |
■57PG系列行星减速步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
57PG1450-005 57PG1451-005 57PG1400-005 57PG1401-005 57PG1450-010 57PG1451-010 57PG1400-010 57PG1401-010 57PG2450-020 57PG2451-020 57PG2400-020 57PG2401-020 |
MD2545 |

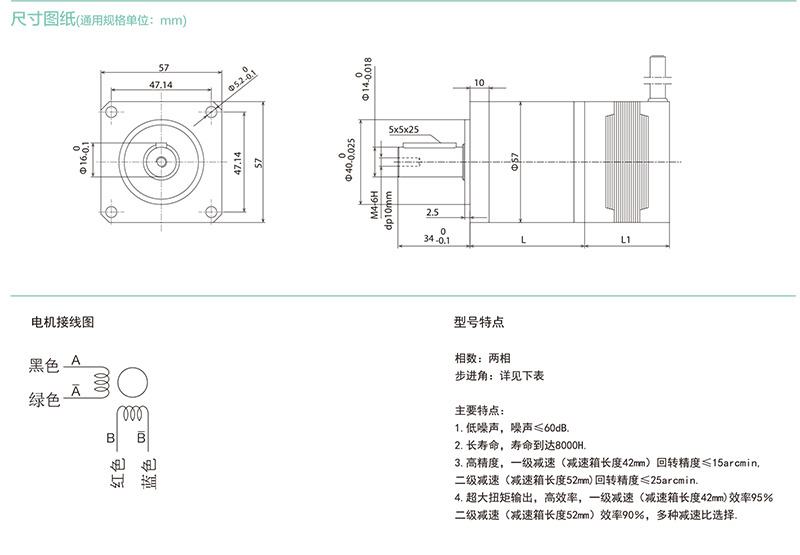

■57PG系列行星减速步进电机尺寸图及接线图
