■57mm系列刹车步进电机特性
l 失电制动，掉电保护电机及设备的安全;
l 反应时间是普通弹簧压紧电磁制动器的1/10;
l 体积小，保持扭力大，并可线性调节;
l 完全实现高速零损耗静音运行，超长寿命表现;
l 功耗小，热平衡温度低;
l 使用中无需高速气隙，任意角度实现均衡制动;
l 大温度范围内提供稳定的制动扭矩;
l 外形订制，可与电机紧密配成一体;
l 高精度定位步进电机、伺服电机，特别是Z轴运动系统的首选制动单元。
■ 57mm系列刹车步进电机选型参数表
|
型号 |
刹车器电压 |
刹车力矩 |
刹车器功耗 |
刹车通断时间 |
电机保持力矩 |
电机额定电流 |
电机歩距角 |
电机引线数 |
轴径 |
电机重量 |
电机长度 |
出轴长L2 |
|
VDC |
NM |
W |
MS |
NM |
A |
Deg |
根 |
mm |
Kg |
mm |
mm |
|
|
SS2302A42D |
24 |
1.5 |
4 |
50 |
1.22 |
4.2 |
1.8 |
4 |
6.35 |
0.29 |
54.5 |
25 |
|
SS2304A42D |
24 |
1.5 |
4 |
50 |
2.4 |
4.2 |
1.8 |
4 |
8 |
0.38 |
77.5 |
25 |
■ 57mm系列刹车步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
SS2302A42D SS2304A42D |
MD2545 |

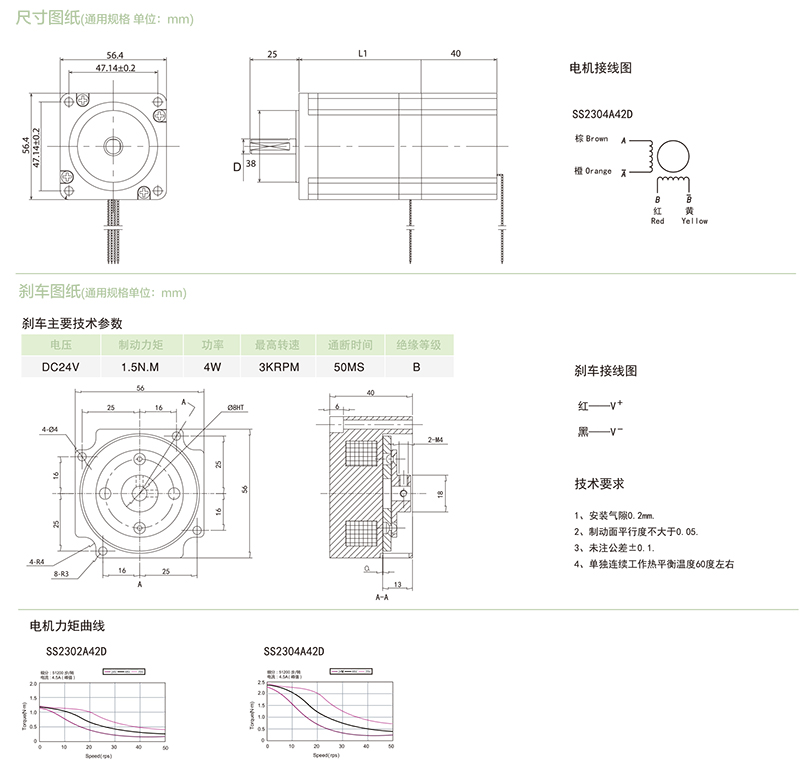

■ 57mm系列刹车步进电机尺寸图及接线图
