■42mm系列闭环步进电机特性
歩距精度：5%
温 度：80°CMax
环境温度：-20°-+50°C
绝缘电阻：100M Ω Min 500VDC
耐 压：500V AC 1minute
径向跳动：最大0.02mm (450g负责)
轴向跳动：最大0.08mm (450g负责)
■ 42mm系列闭环步进电机选型参数表
|
型号 |
步进角 |
额定电压 |
额定电流 |
每相电阻 |
每相电感 |
保持转矩 |
转动惯量 |
重量 |
机身长度L |
|
Deg. |
V |
A |
Ω |
mH |
N.m |
g.cm2 |
Kg |
mm |
|
|
SS1704A20F1000（N） |
1.8 |
2.6 |
2.0 |
1.35 |
2.9 |
0.48 |
77 |
0.42 |
67.6 |
|
SS1705A20F1000（N） |
1.8 |
3.6 |
2.0 |
1.75 |
4.0 |
0.72 |
110 |
0.56 |
79.6 |
■ 42mm系列闭环步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
SS1704A20F1000（N） SS1705A20F1000（N） |
MS-2506 MS-2506-R |

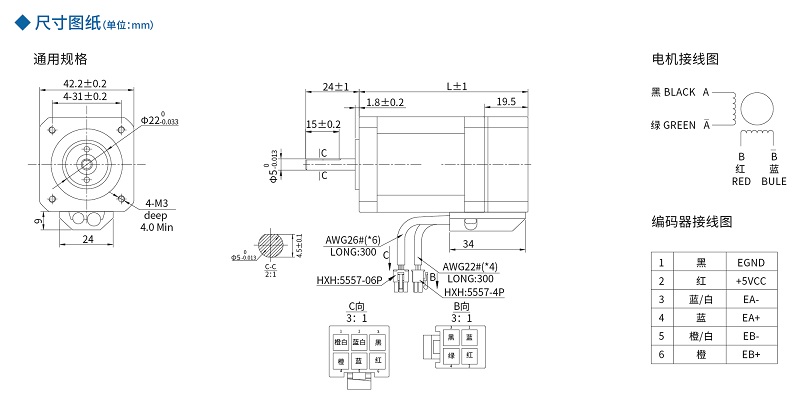

■ 42mm系列闭环步进电机尺寸图及接线图
