■57mm系列闭环步进电机特性
歩距精度：5%
温 度：80°CMax
环境温度：-20°-+50°C
绝缘电阻：100M Ω Min 500VDC
耐 压：500V AC 1minute
径向跳动：最大0.02mm (450g负责)
轴向跳动：最大0.08mm (450g负责)
■ 57mm系列闭环步进电机选型参数表
|
型号 |
步进角 |
额定电压 |
电机总长度 |
保持转矩 |
额定电流 |
相电阻 |
相电感 |
转子惯量 |
电机重量 |
|
Deg. |
V |
L |
N.m |
A |
Ω |
mH |
g.cm2 |
Kg |
|
|
SS2302A42F1000 |
1.8 |
2.15 |
78 |
1.2 |
5 |
0.43 |
1.8 |
280 |
0.8 |
|
SS2304A42F1000 |
1.8 |
2.15 |
98.5 |
2 |
5 |
0.4 |
1.8 |
480 |
1 |
|
SS2304A50F1000 |
1.8 |
2.15 |
99 |
2.2 |
5 |
0.43 |
1.8 |
520 |
1.15 |
■ 57mm系列闭环步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
SS2302A42F1000 SS2304A42F1000 SS2304A50F1000 |
MS-2806 MS-2806-R |

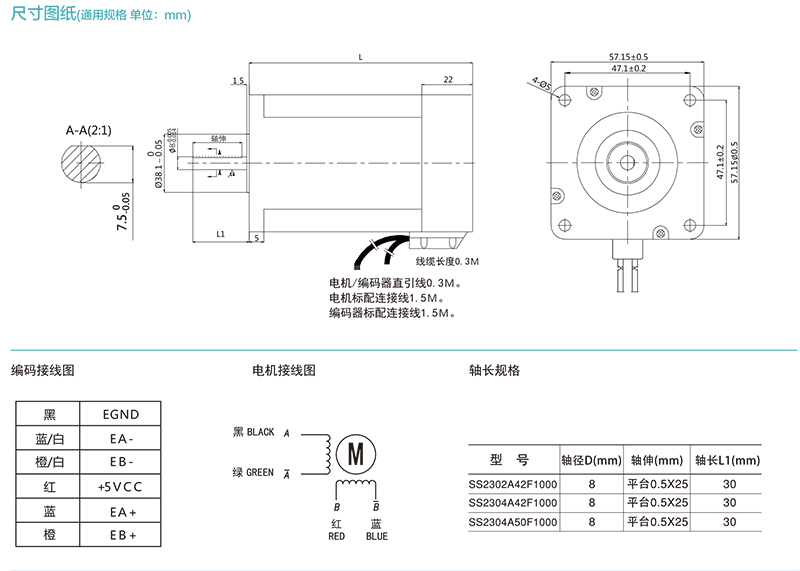

■ 57mm系列闭环步进电机尺寸图及接线图
