■42mm系列通孔步进电机特性
l 体积小，保持扭力大，并可线性调节;
l 完全实现高速零损耗静音运行，超长寿命表现;
l 功耗小，热平衡温度低;
l 两端出轴订制;
■ 42mm系列通孔步进电机选型参数表
|
型号 |
步进角 |
额定电压 |
额定电流 |
电阻 |
每相电感 |
保持力矩 |
转动惯量 |
出线 |
重量 |
电机长度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
N-m |
G-CM2 |
lead |
g |
mm |
|
|
SS1704A20G |
1.8 |
2.2 |
2.0 |
1.1 |
2.0 |
0.51 |
82 |
插拔式 |
360 |
47.7 |
■ 42mm系列通孔步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
SS1704A20G |
MD-2322 |

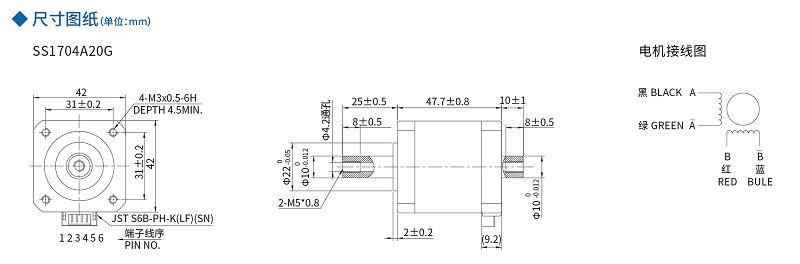

■ 42mm系列通孔步进电机尺寸图及接线图
