海波齿旋转台OGIC150-30

螺旋导程式海波齿较螺旋伞齿具备更高减速比、高转矩、高精度、低磨耗的优点，滑动方式旋转，传动精度可达 30角秒，传动效率高达 96%；齿轮几何公差≤ 0.002mm，达 JIS0 级标准。

防护等级 IP65

适用于湿度较高的环境，防水防尘。

高扭矩，高刚性

外壳采用合金钢材质，加以大模数齿根设计，适用于大惯量负载的旋转要求。

寿命长

采用高硬度、高密度齿轮材料，精度寿命可达 30000hr。

广泛应用于汽车传动系统、CNC 设备及机械手臂等行业。

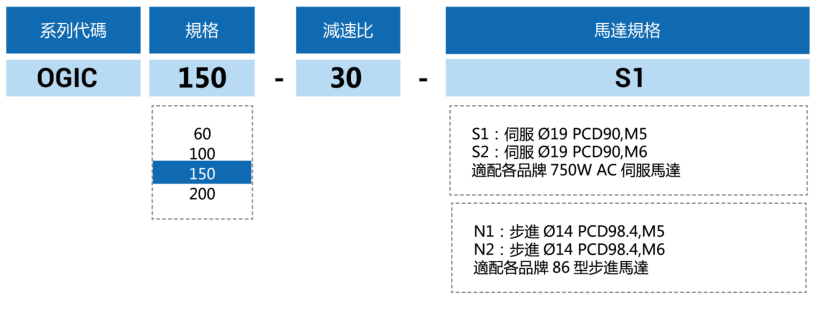

■山社OGIC150-30海波齿平台命名规则

香港六和合资料

■山社OGIC150-30海波齿平台性能参数

匹配马达
W

轴承结构

容许轴向负载
N

容许转矩
N.m

容许惯性力矩N.m

减速比
I

容许盘面转速

RPM

配86步进电机/750W伺服

圆锥滚子轴承

6000

220

400

定位精度 arc-sec	重复定位精度 arc-sec	旋转平台平面度 mm	旋转平台同心度 mm	防护等级	精度寿命 h	质量 kg
≤50	≤10	≤0.01	≤0.01	IP65	30000	18

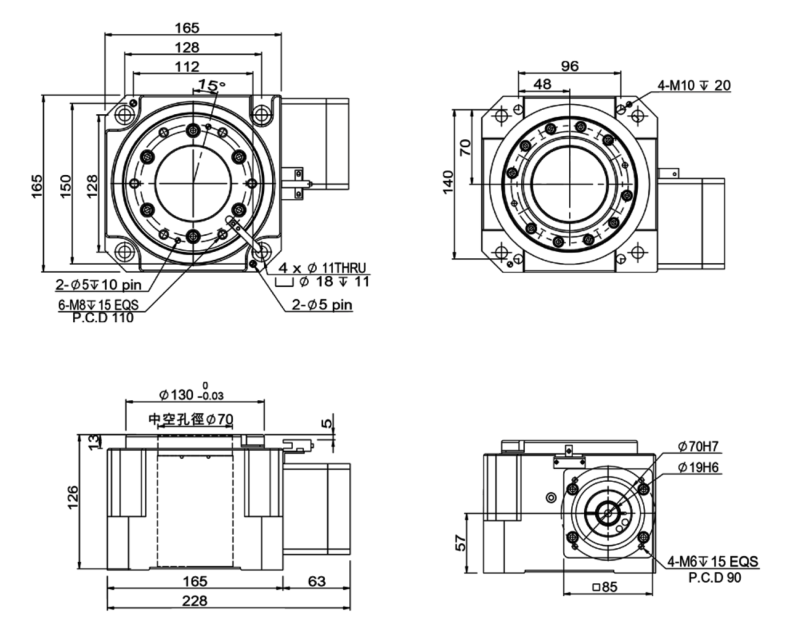

■山社OGIC150-30海波齿平台尺寸图
