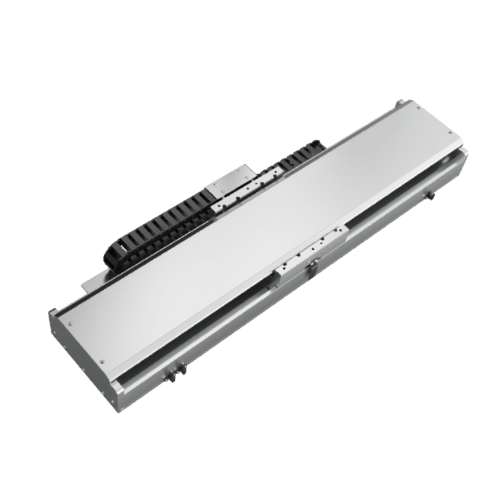

山社有铁芯平板型直线电机模组SHL210-F2一般环境

山社有铁芯平板型直线电机模组SHL210-F2一般环境

山社有铁芯平板型线性马达模组SHL产品可满足长行程、中大推力适用,高速,高精度的设备应用要求,可做多种用途的电子零件或机械零件的组立,搬运等工位,应用广泛。

高荷重:采用高密度线圈设计,连续推力达435N,水平荷重可达100Kg

超高精度:直接驱动,全系列规格搭配光学尺,重复精度可达:±0.002mm

高加减速及高速度:最大2G的加减速度及最高2500mm/s速度,大幅度缩短往复运动的时间;

速度稳定性:以1000mm/s的速度移动时,速度波动性可以控制在1%以下,适合用在检测设备上的视觉系统的取像移动装置;

长行程、高精度、高速度、低噪音可同时达成。

产品说明 相关下载

山社线性马达模组SHL210-F2系列选型参数表

本体宽幅:210mm

位置重复精度:±0.002

最大荷重:50Kg

最高速度:3000mm/s

最大行程:5800mm

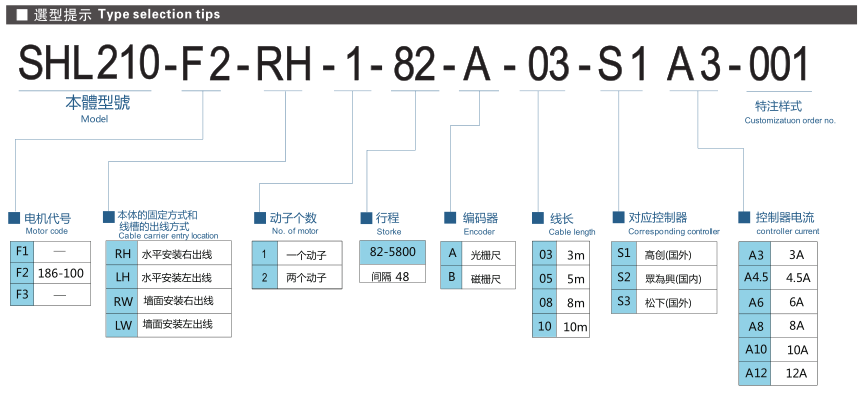

山社线性马达模组选型提示:


香港六和合资料

山社线性马达模组选型参数:


规格

型号

SHL210-F2

位置重复精度(500mm

光栅:±0.0015

磁栅:±0.0025

峰值推力(N

1146

连续推力(N

302

连续可搬重量(Kg

50

标准行程(mm

82—5800mm/48 间隔

最高速度(mm/s

3000

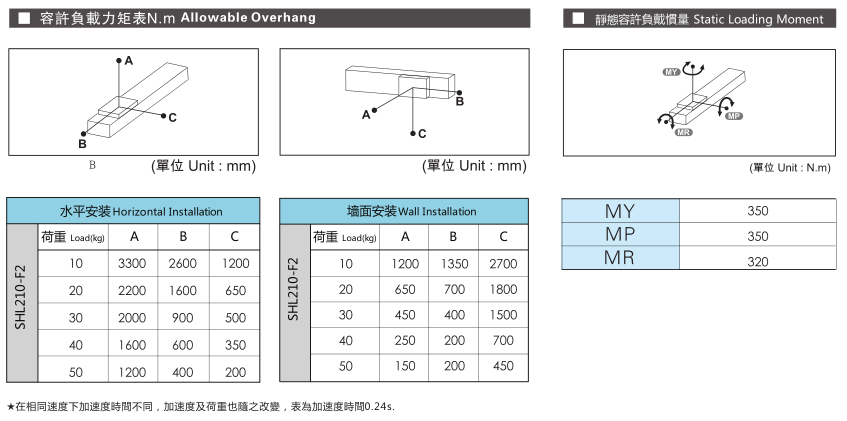

山社线性马达模组容许负载力矩选型参数:


香港六和合资料

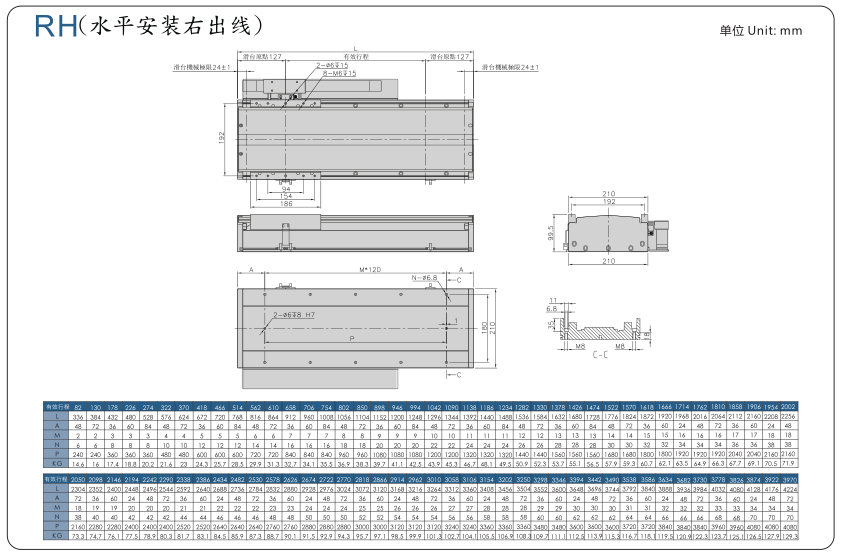

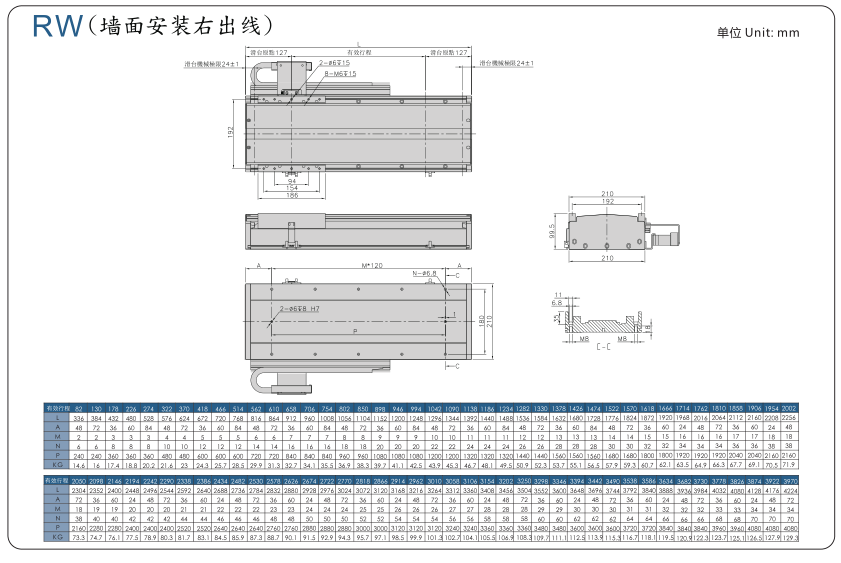

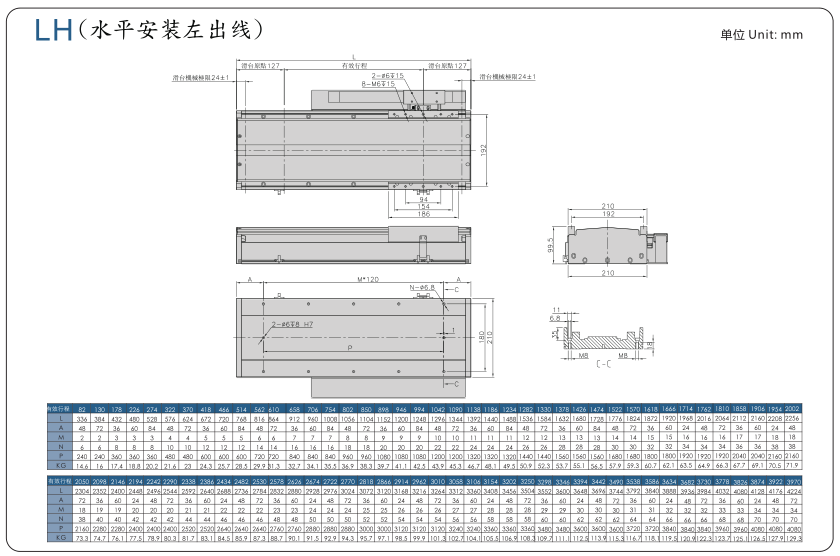

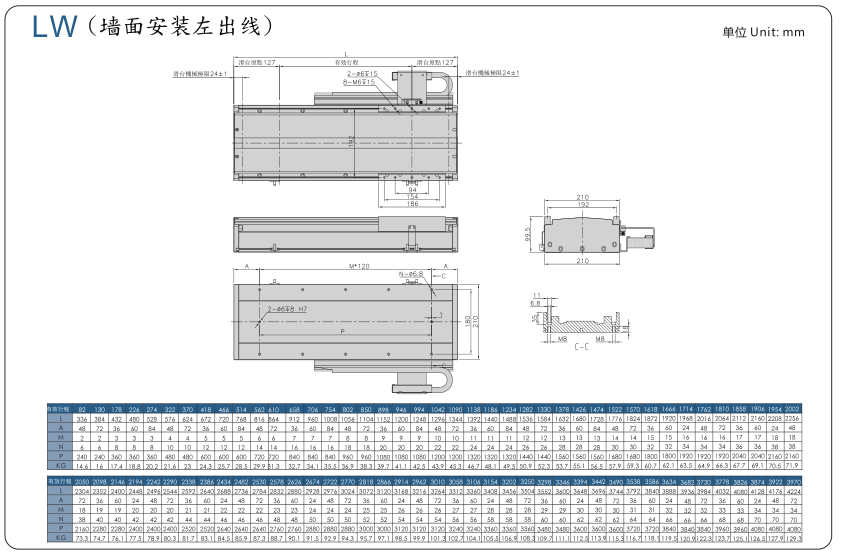

山社线性马达模组SHL210-F2系列一般环境有效行程表

香港六和合资料香港六和合资料香港六和合资料香港六和合资料
